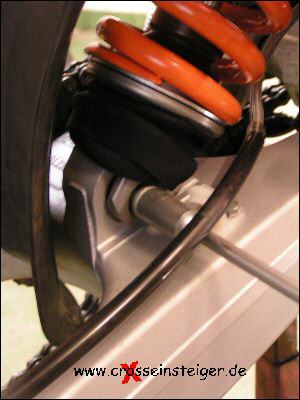

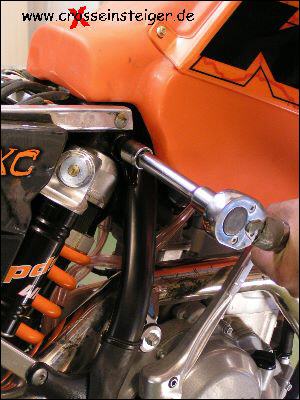

Stoßdämpfer Halteschraube unten… |
|

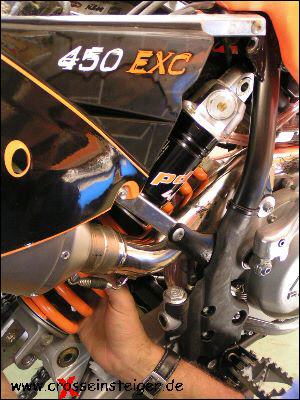

…und oben lösen. |
|
Stoßdämpfer entnehmen. Bei manchen Motorräder kann es notwendig sein, vorher das Hinterrad auszubauen. |
|

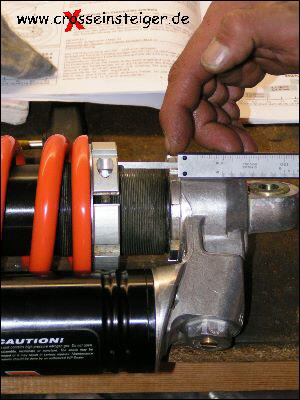

Die Vorspannung des Stoßdämpfers messen und aufschreiben, damit Änderungen einfacher wieder rückgängig gemacht werden können. Dazu den Abstand des Dämpferkopfs zur Vorspannmutter messen. |
|

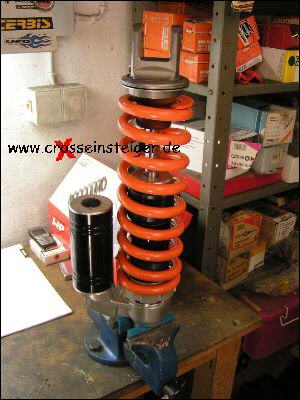

Den Dämpfer in einen Schraubstock einspannen (Schonbacken verwenden). |
|

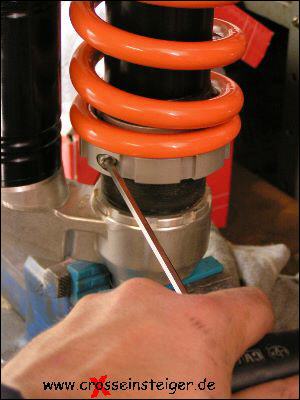

Die Konterschraube der Vorspannmutter lösen. Bei manchen Dämpfern werden 2 Muttern gegeneinander gekonntert. |
|

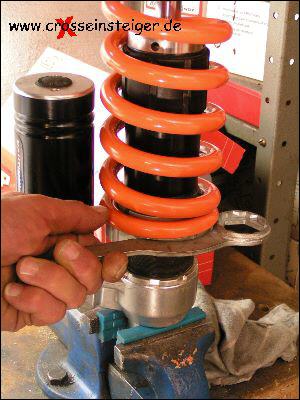

Die Vorspannmutter komplett nach unten schrauben. Dazu einen Hakenschlüssel verwenden… |
|

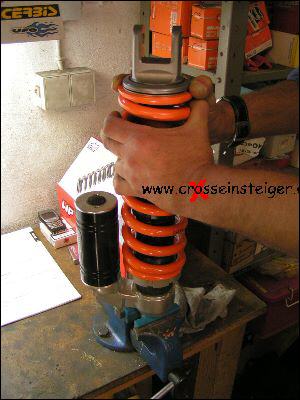

… oder einfach mit der Hand drehen. |
|
|
|

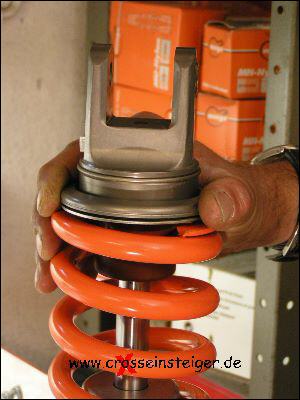

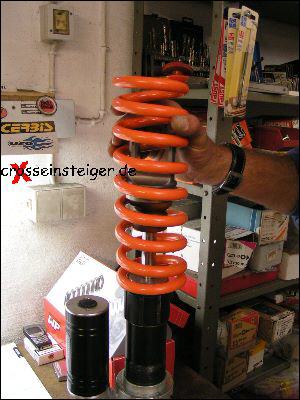

Den Federteller nach unten drücken. |
|

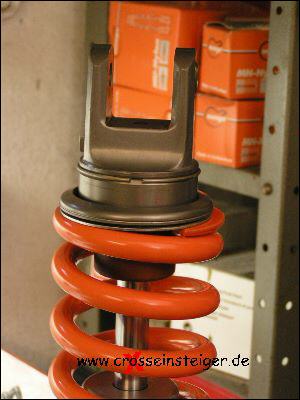

Man kann jetzt deutlich den Federring in der Nut sitzen sehen. |
|

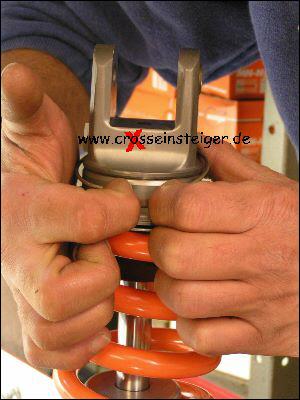

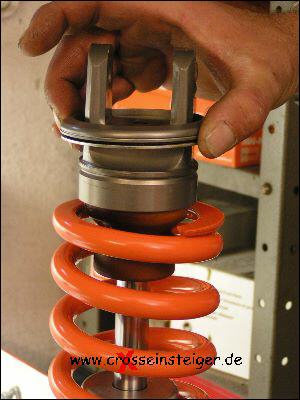

Den Federring aus der Nut nehmen. |
|
Den Teller entfernen (Montagerichtung beachten). |
|
Jetzt kann die Feder abgenommen werden. |
|
weiter zu Feder montieren und Dämpfer einbauen... |
